Установка маховика двигунів Cummins B3.9, B4.5, B4.5 RGT і B5.9

Установка

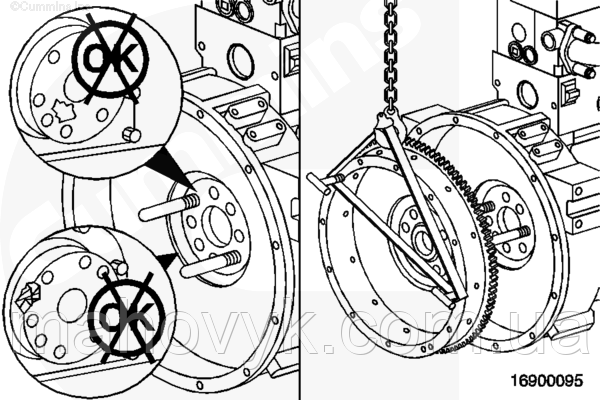

Встановіть два направляючих штифта М12 х 1,25 х 90 мм в отвори фланця колінчастого валу навпроти один одного.

ПРИМІТКА : Якщо в обладнанні передбачена муфта зчеплення, отвори під болти кріплення натискного диска можуть бути виконані з метричної або дюймової різьбленням. Не помиліться при підборі болтів.

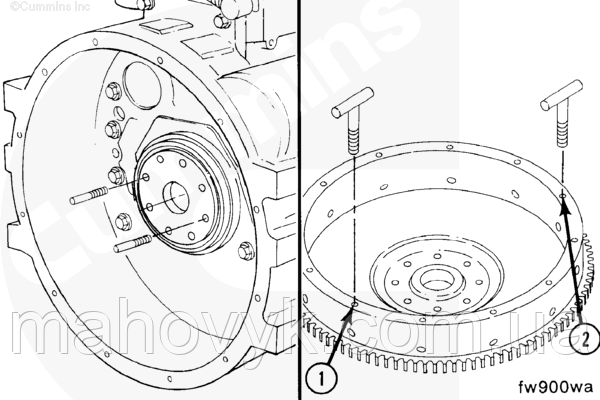

Визначте тип і розмір різьби болтів, встановіть дві Т-подібні рукоятки в отвори маховика (1 і 2).

WARNING

Маса цього вузла становить не менше ніж 23 кг (50 фунтів). Щоб уникнути отримання травм при підйомі сайту використовуйте підйомник або скористайтеся сторонньою допомогою.

Перевірте торець колінчастого валу і фланець під маховик на відсутність бруду і виступаючих забоїн або задирок.

Встановіть маховик на направляючі штифти.

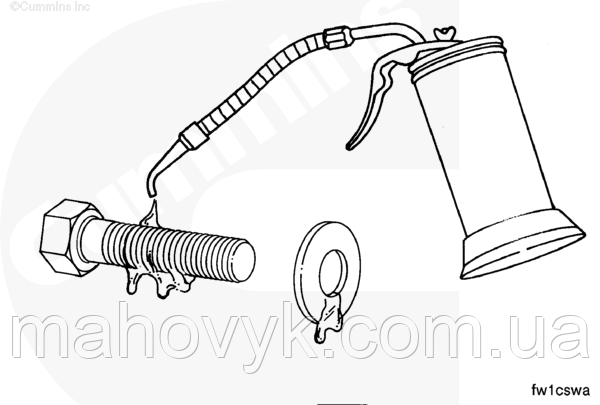

Змастіть різьблення болтів і шайби чистим моторним маслом.

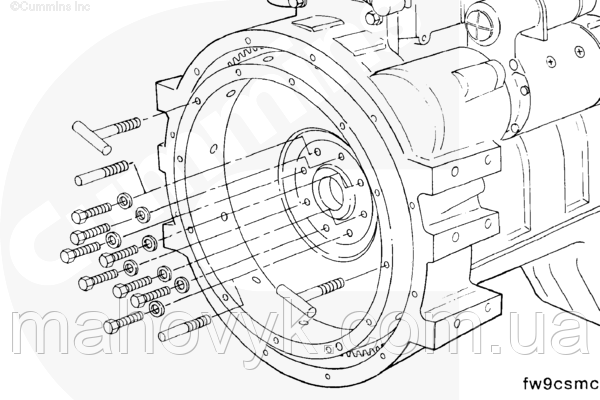

Встановіть шість болтів.

Встановіть Т-подібні рукоятки і направляючі штифти.

Встановіть залишилися болти в отвори, з яких були видалені направляючі штифти.

ПРИМІТКА : Використовуйте пристосування для провертання колінчастого вала (номер за каталогом 3824591) для фіксації маховика в нерухомому положенні.

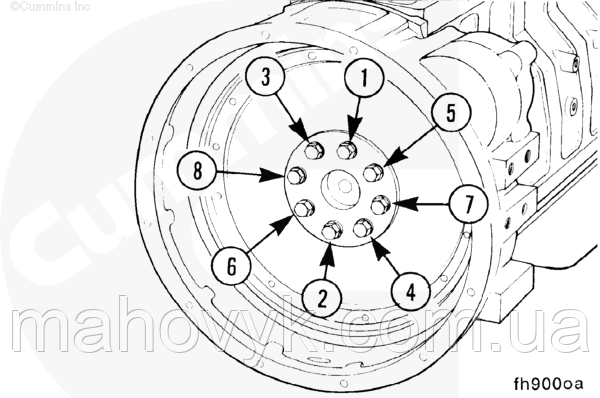

Затягніть болти з зіркоподібною схемою.

Болти маховика для двигунів з задніми розподільними шестернями
